一、主要用途

FLN3611-12D-T630-25户内高压交流六氟化硫负荷开关及FLRN3611-12D/T100-31.5户内高压交流六氟化硫负荷开关熔断器组合电器适用于交流50Hz环网或终端供电的电站和工业用电设备中，作为10kV电力系统负荷控制线路保护之用。负荷开关分合负荷电流、闭环电流、空载变压器和电缆充电电流;组合电器可以开断至额定短路开断电流的任何电流，适用于环网单元、箱式变电站等电气成套装置。

特别适用于城市居民小区配电、小型二次变电站、开闭所、工矿企业、大型商场、机场、地铁、医院、体育场等场所。

二、概述

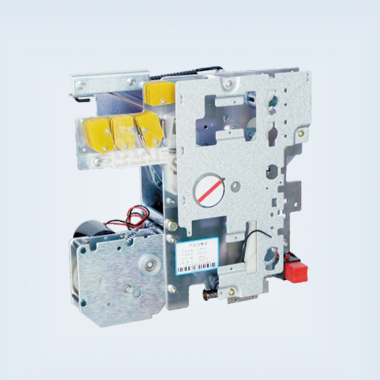

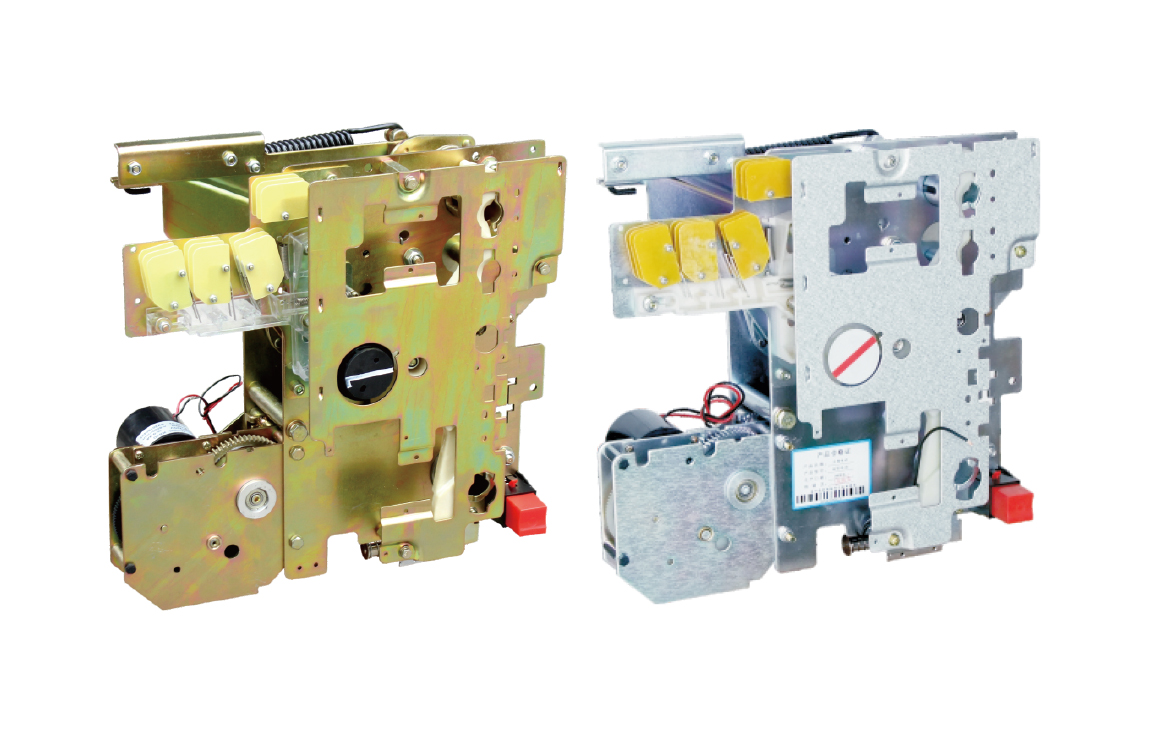

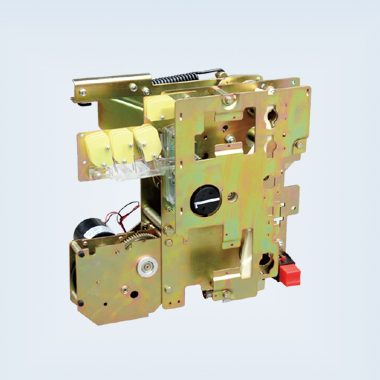

CT型弹簀操作机构适用于FL .RN36- 12D/T100-31.5及FLN36- 12D/630-20型户内高压SF6负荷开关、额定电压12kV户内开关的配套设备，该系列机构采用压缩弹簧过中释放的原理制成，其工作位置为合闸、分闸和接地三个工位，具有体积适中，安装使用方便和适用性强的特点。具备有熔断器熔断分闸的功能和加装分励脱扣线圈。

该机构符合GB3804- 1990《3~63kV交流高压负荷开关》、GB16926-1997《交流高压负荷开关-熔断器组合电器》的相关技术要求。

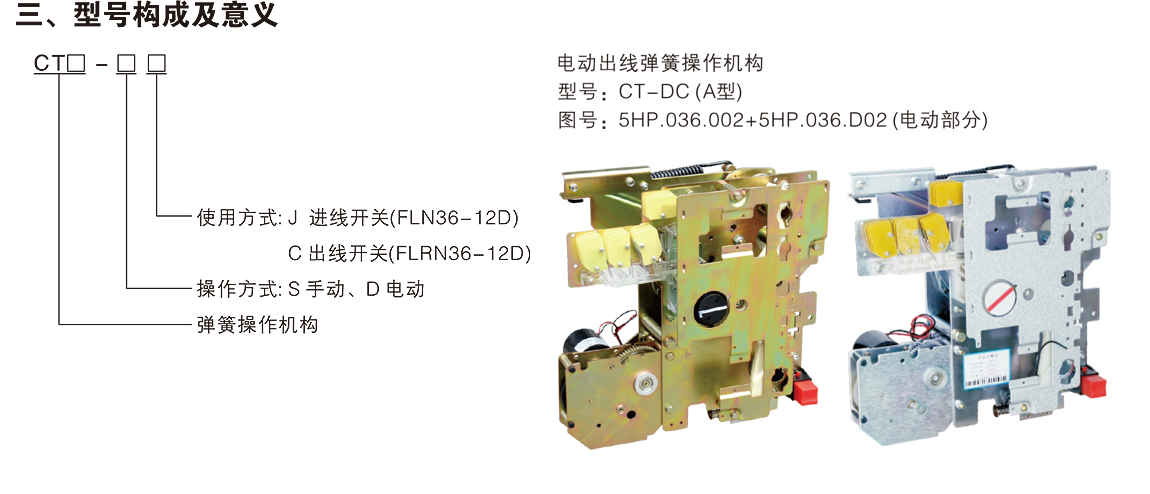

五、CT-DC(A型)弹簧机构操作规范

    ■负荷开关的合闸操作.

     操作手柄插入合闸操作轴孔(右下角)顺时针方向转动180°，机构带动触头快速的做负荷开关的合闸动作，同时弹簀储能为分闸做准备。

    ■负荷开关的分闸操作

     只需通过分闸按钮拨动脱扣使分闸弹簧的能量释放，机构带动主轴完成快速分闸操作。

    ■负荷开关的接地操作

            CT-OC(A型)弹簧操作机构接地操作与CT-OC(K型)弹簧操作机构相同。

            注:

            1、出线弹簧操作机构具有熔断器脱扣，手动分闸按钮功能，可附加分励脱扣线圈。

            2、用户订电动弹簧操作机构时请注明电压等级(如DC220V,DC110V、DC48V、DC24V等)。.

            3、用户如需分励脱扣器请在定货时说明并注明电压等级(如:DC220V、DC110V、DC48V、DC24V等)不注明视与和电动操作机构电机电压等级相同。

六、安装和调试

    ■安装前检查: 开箱后，应检查产品有无损伤，产品铭牌、合格证明书是否与订货单相符，装箱清单是否与实物相符。

    ■安装:安装时应保证环网柜体的平整度和强度，安装时不应使产品受到损坏。

    ■调试:产品出厂前已经过严格测试，用户可以根据产品机械特性参数要求进行检查。如有不符合项，应与制造厂联系。
