产品概述

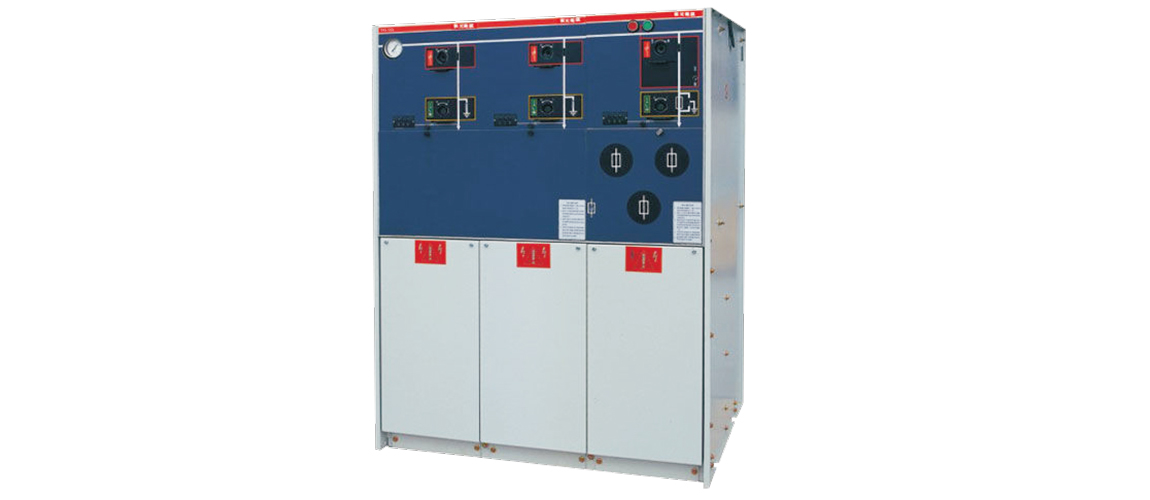

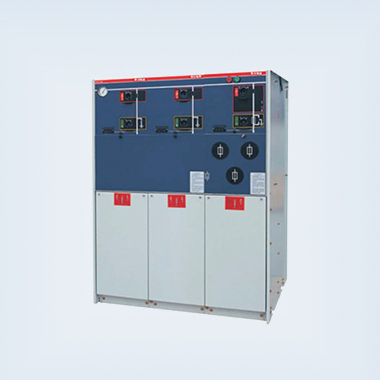

DXG- 12(C)户内交流高压气体绝缘金属封闭开关设备(以下简称“充气柜”)是新一代开关设备，主开关既可以用永磁机构真空断路器也可以用弹簧机构的真空断路器，整柜采用空气绝缘与六氟化硫气体隔室相结合，既紧凑又可扩充，适用于配电自动化。充气柜具有结构紧凑、操作灵活、联锁可靠等特点，对各种不同的应用场合(特别是环境恶劣的场所)、不同的用户要求均能提供令人满意的技术方案。传感技术和最新保护继电器的采用，加上先进的技术性能及轻便灵活的装配方案，完全可以满足用户不同的需求。充气柜适用于电力系统的小型二次变电所、开闭所、箱式变电站、住宅小区、工矿企业、大型商场，特别适用于机场、地铁、铁路等对用电要求较高的场合。

使用环境条件

a、周围空气温度:最高40°C, (24h平均值不超过35°C)， 最低- 25°C;

b、海拔高度:不超过3000m (超过3000m时与生产厂家协调);

C、空气湿度:日相对湿度平均值不大于95%，月相对湿度平均值不大于90%;

d、在二次系统中感应的电磁干扰的幅度不超过1.6kv。

产品特点

a、柜体结构:充气隔室采用3~5mm厚不锈钢板，经数控机床加工后采用焊接机器人焊接而成，焊接变形少，气密性好，其余隔室采用优质冷轧钢板，经数控折弯后焊接而成，具有精度高、强度好的特点;各功能单元均为独立模块，组装极为方便。柜体各密封隔室设有独立的泄压通道，最大限度地保障人身安全和设备运行。

b.适用标准:GB/11022-1999高压开关设备和控制设备标准的共同技术要求;

                  GB/3906- 19913~35kV交流金 属封闭开关设备;

C、防护等级:充气隔离为IP67;低压柜体为IP4X。
